Gestione dati sezione variabile

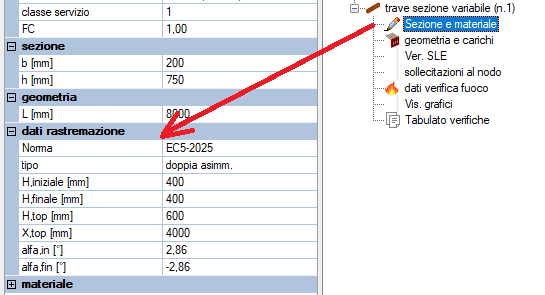

La gestione delle travi a sezione variabile segue la stessa impostazione delle TRAVI SU PIU' APPOGGI con l'unica differenza nella definizione della rastremazione che avviene in una specifica sezione presente nel menu Sezione e materiale:
|
Norma |
le verifiche vengono effettuate secondo l'EC5 versione 2025 - §8.3.1-4 |
|
tipo |

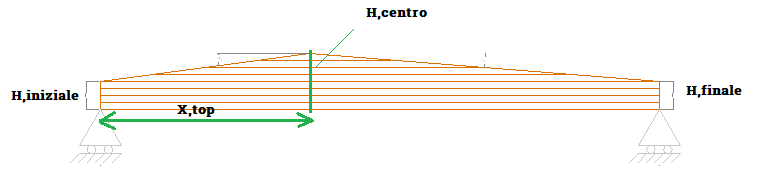

è qui possibile indicare il tipo di rastremazione: - semplice rastremazione - doppia rastremazione simmetrica - doppia rastremazione asimmetrica Verranno mostrati i parametri geometrici in base al tipo di rastremazione scelta |
|
H,iniziale |
altezza iniziale della trave |
|
H,finale |
altezza finale della trave |
|
H,centro |
altezza all'apice (presente solo per travi a doppia rastremazione) |
|
X,top |
|
|
alfa,in [°] |
(indicato con alfa nel caso di semplice rastremazione) angolo del bordo rastremato iniziale, calcolato in automatico in funzione delle altezze, della lunghezza e posizione di eventuale apice. Assegnando un valore all'angolo verranno automaticamente ricalcolate l'altezza H,centro all'apice (nel caso di doppia rastremazione) o l'altezza fine H,finale (nel caso di trave a semplice rastremazione)
|
|
alfa,fin [°] |
presente nel caso di doppia rastremazione. Angolo del bordo rastremato finale, calcolato in automatico in funzione delle altezze, della lunghezza e posizione di eventuale apice. |
