In questa fase vengono gestite le connessioni della capriata.

La procedura è in fase di sviluppo e non tutte le funzioni sono attive.

Nella toolbar superiore sono presenti 2 funzioni principali:

- GENERA UNIONI : vengono create le unioni per la capriata

- Verifica UNIONI : viene eseguita la verifica delle unioni in base ai dati della capriata

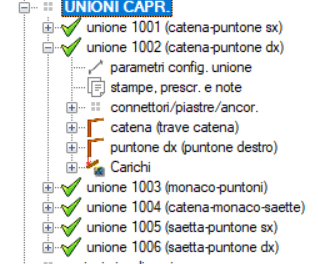

Le unioni generate possono essere richiamate e gestite dal menu a destra.

Rispetto al modulo UNIONI sono presenti solo le voci utili alla progettazione della capriata.

Unioni generiche e capriate

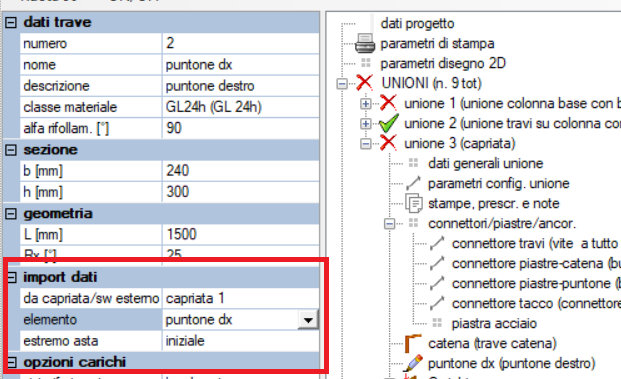

In alternativa o in aggiunta alle unioni generate in automatico è possibile mettere in relazione unioni generiche con gli elementi di una capriata.

Utilizziamo in questo la procedura simile a quella di import dati da progetto esterno:

scelta l'unione che vogliamo progettare (modulo UNIONI) associamo l'import dei dati alla capriata di riferimento e indichiamo l'elemento della capriata a cui fare riferimento (e l'estremo).

Nel calcolo della capriata verranno automaticamente aggiornati tutti i dati (sezione, materiale, carichi) degli elementi di unioni associati.
