Calcolo e visualizzazione risultati
calcoloLa verifica viene automatica eseguita ad ogni modifica dei principali dati. Ms può comunque essere lanciata sia dal menu a destra che dalla toolbar superiore
|
|

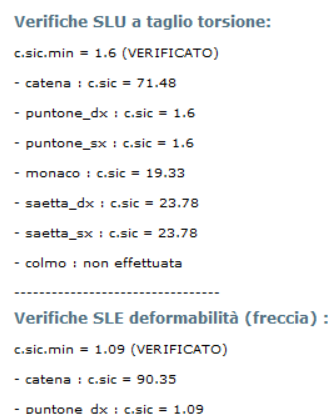

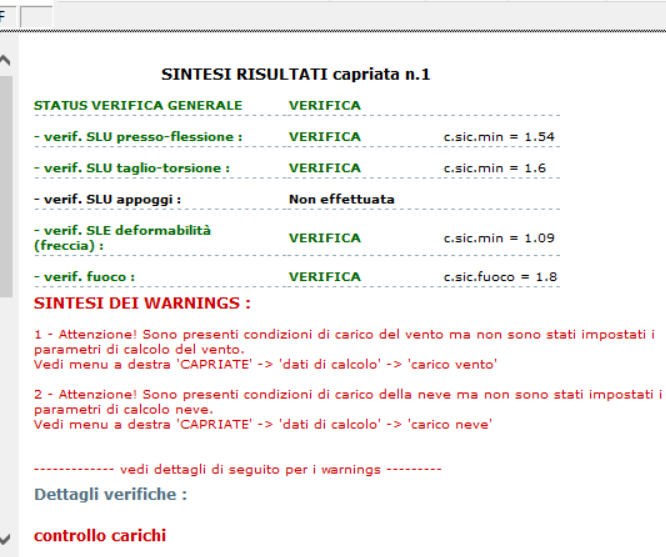

Sintesi dei risultatiI risultati delle verifiche sono sintetizzati nel report principale. In questa maschera sono anche riportati eventuali warning di controllo. I risultati per ogni singola trave sono invece indicati nel report secondario:
|
|

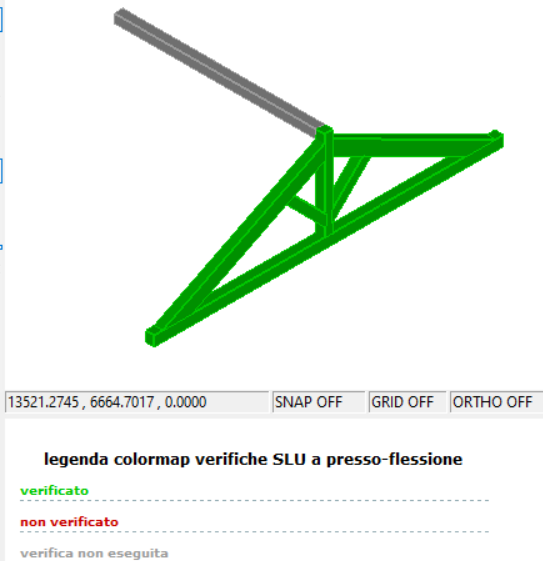

Colormap dei risultati e diagrammiScegliendo tra le opzioni visualizzazione possiamo avere una rappresentazione a video delle colormap dei risultati delle verifiche nel 3D
|
|
|
Come rappresentazione 2D possiamo scegliere tra: - solo disegno capriata
|
|

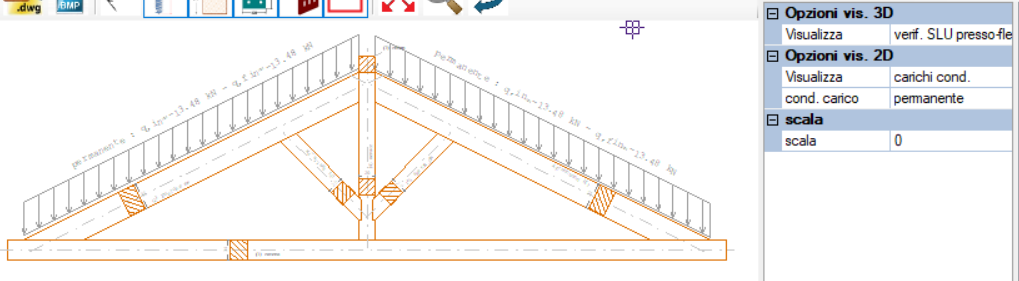

- rappresentazione dei singoli carichi (per condizione)

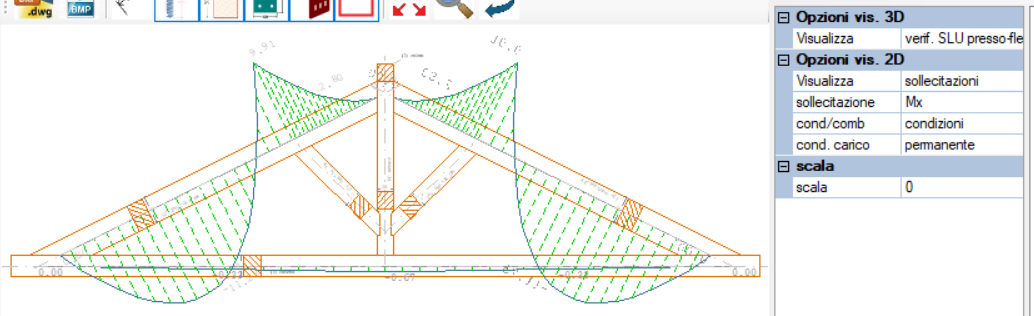

- diagramma delle sollecitazioni

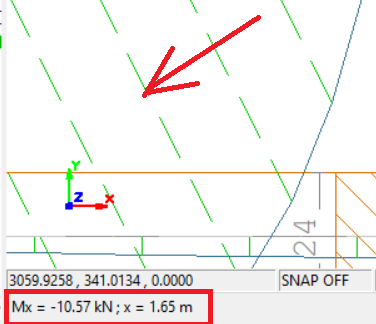

Note: cliccando su una corda del diagramma saranno visualizzati i valori della sollecitazione e della progressiva:

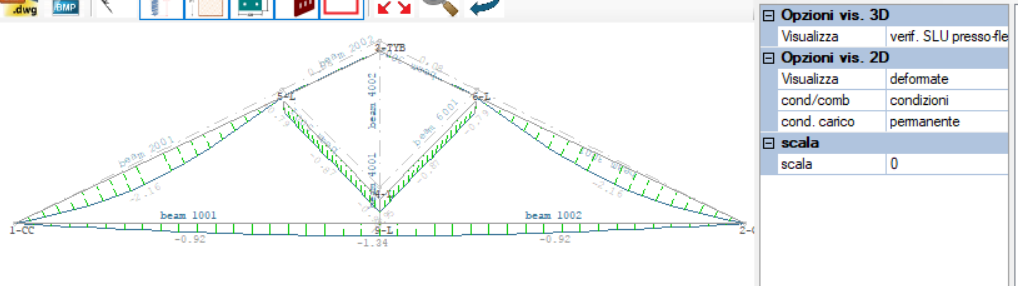

- deformate elastiche

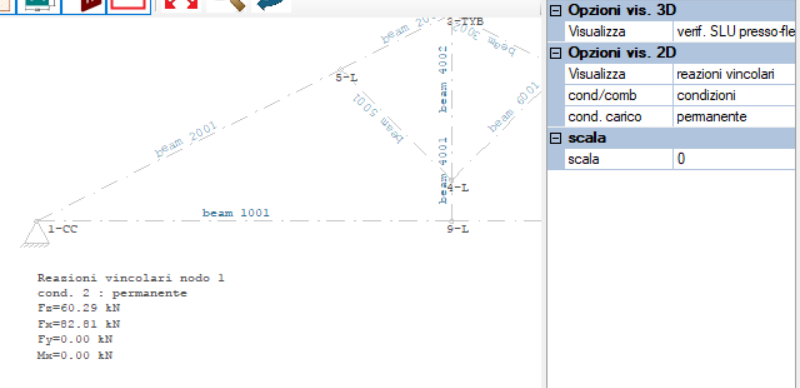

- reazioni vincolari

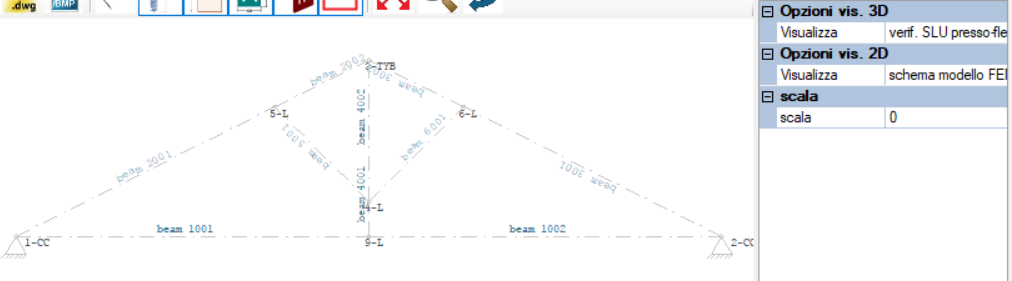

- schema del modello FEM di calcolo
|
la scala dei diagrammi è automatica (se impostata su 0) ma può essere settata dall'utente:
|
|
