GEOMETRIA CAPRIATA

Rappresenta una delle fasi più importanti perché viene qui definita la geometria in modo parametrico


CALCOLA E VERIFICA CAPRIATA (toolbar superiore)

Esegue il calcolo e la , verifica della capriata e degli elementi collegati (es.aggiornamento sollecitazioni unioni correlate).


tipologia

consente di scegliere tra la capriata classica e la tipologia scissors (attualmente non attiva)

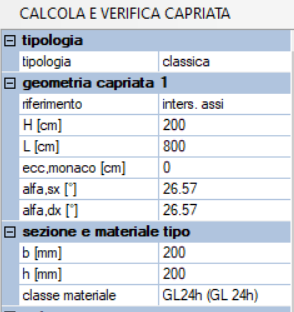

geometria capriata

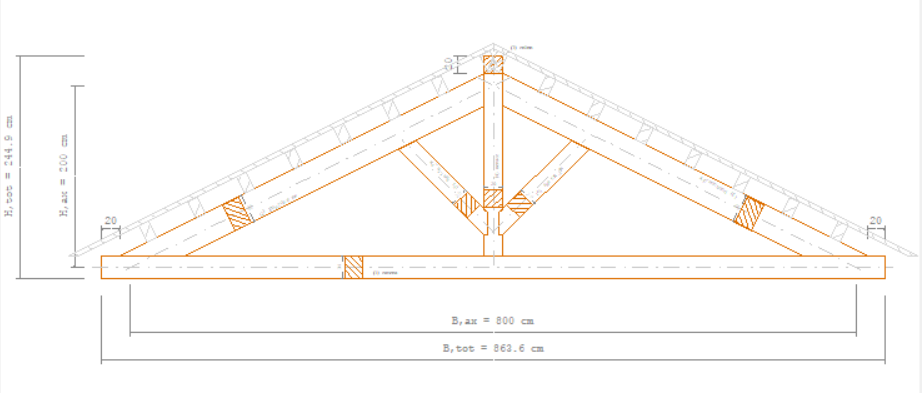

i  parametri principali per la definizione della capriata sono:

- H : altezza della capriata

- L : lunghezza della capriata

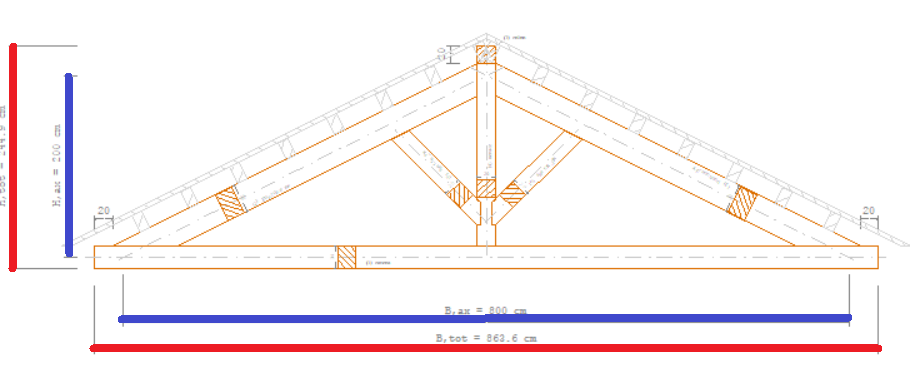

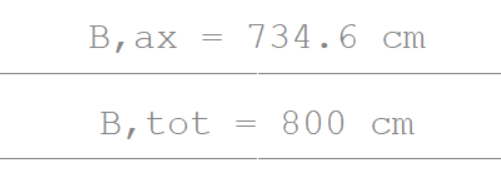

- possono essere riferite (riferimento) all'ingombro totale, nell'immagine indicate in rosso, o alla distanza misurata tra gli assi  (inters. assi), nell'immagine indicate in blu:

In base al valore impostato come riferimento le altre grandezze verranno calcolate conseguentemente in modo automatico:



- ecc. monco : eccentricità del monaco


consente di avere capriata non simmetrica


 - alfa,sx - alfa,dx :

pendenza delle falde sinistra e destra, calcolate in automatico in base a B e H

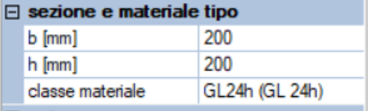

sezione e materiale tipo


sono le caratteristiche di default delle membrature in legno.

A ogni elemento possono essere attribuiti valori diversi, ma modificando uno di questi valori tipo verranno automaticamente assegnati a tutte le membrature, evitando così di dover eseguire l'operazione su tutte le travi.

Seguono dei parametri relativi ai singoli elementi della capriata:

- esiste : indica se l'elemento è presente o meno nella capriata

- b, h : dimensioni della sezione differenziati da quelli standard

catena



monaco



saette

il primo gruppo contiene valori validi per entrambe le saette, nel secondo è possibile differenziare i parametri per la sola saetta di destra


- alfa : angolo delle saette rispetto al monaco

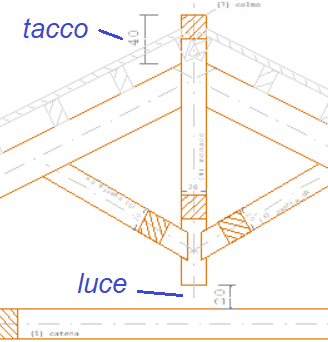

- scost. verticale : distanza tra estremità bassa del monaco e punto di attacco delle saette misurata all'intradosso delle saette:

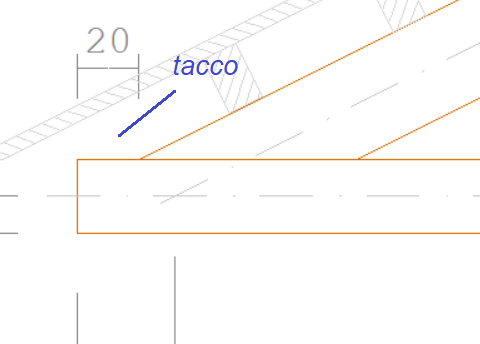

 - prof monaco : profondità di inserimento nel monaco


 - prof puntone : profondità di inserimento nel puntone, misurata parallelamente all'asse della saette

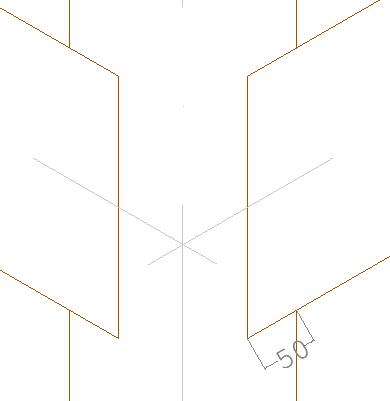

- sagomature 90° :

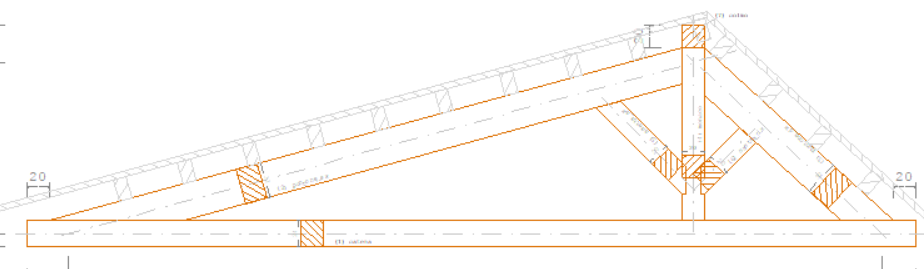

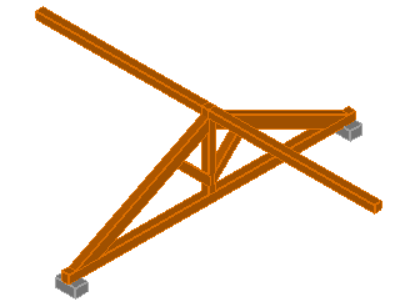

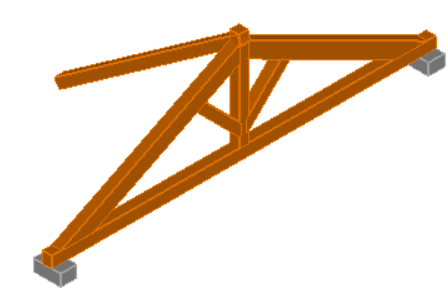

colmo


- esiste : indica se è presente la trave di colmo (singola o doppia)

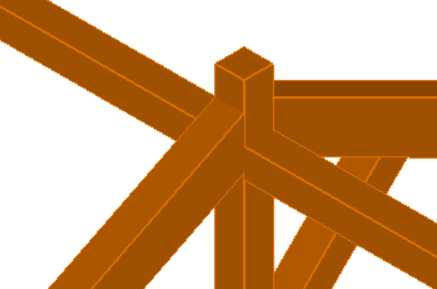

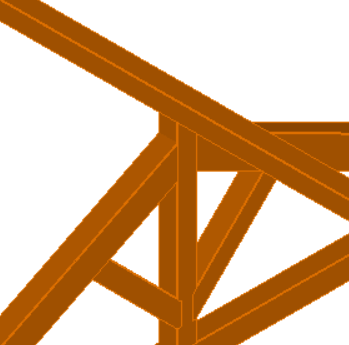

- posizione : può essere disposto lateralmente al monaco o sull'estradosso



 - L. tot : lunghezza totale della trave/i di colmo.

Questa grandezza determina le dimensioni del solaio di copertura gravante sul colmo, nel caso sia impostata questa opzione di carico.


se il colmo è posto in posizione laterale :

 - lato dx esiste : è possibile avere il colmo anche sul lato destro

- L. colmo 2 : lunghezza della seconda trave di colmo

se il colmo è passante e posto superiormente al colmo (estradosso) la lunghezza complessiva della trave di colmo è definita da L. tot, di cui una parte sarà disposta sul lato destro

- L. dx : porzione della trave di colmo a destra della capriata

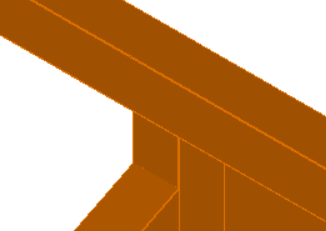

- dz : scostamento verticale della trave di colmo nel caso di attacco laterale

- Rx : inclinazione della trave di colmo
