Import modello da progetto CDS

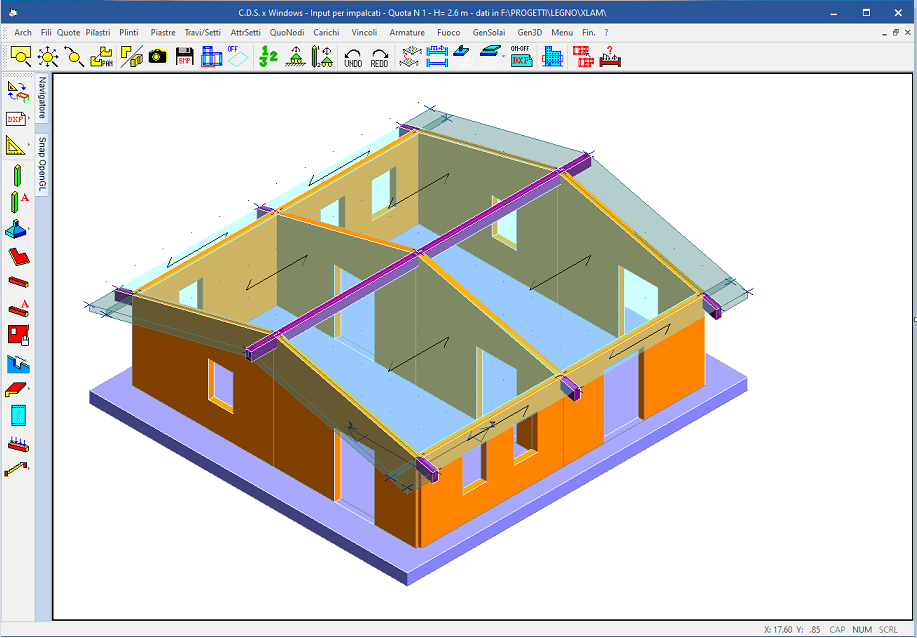

In CDS generiamo il modello 3D della struttura ed eseguiamo il calcolo completo e la verifica delle pareti X-Lam


Dopo aver eseguito la verifica delle pareti passiamo alla stampa dei tabulati con le informazioni utili al progetto delle connessioni:

- archivio sezioni e materiali

- dati pareti, shell e aste

- combinazioni di carico

- verifica aste (serve per il tabulato contenente la durata minima dei carichi per ogni combinazione di calcolo)

- geometria e sezioni pareti X-Lam

- sollecitazioni combinate pareti X-Lam

IMPORTANTE:

I dati di input necessari all’import sono contenuti sia nelle stampe di input da impalcati che da spaziale.

Dato che i file di stampa di input hanno lo stesso nome e vengono sovrascritti si consiglia di seguire questa procedura, stampando nell’ordine prima i dati di input spaziale e poi impalcati:

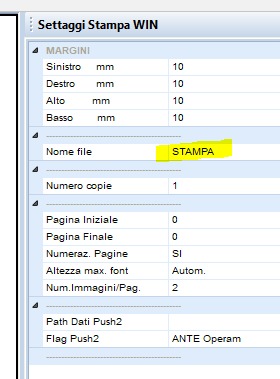

1. stampa completa spaziale => INPUT => salvare il file con nome diverso (es. Stampa1_spaziale.rtf)

2. stampa completa impalcati => INPUT


Le stampe devono essere prodotte in formato RTF.


I file di stampa sono riconosciuti in automatico se denominati Stampa1.rtf, Stampa1_spaziale.rtf, Stampa2.rtf, Stampa33.rtf

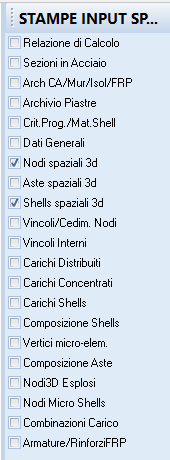

Per le diverse stampe vanno selezionati i seguenti tabulati:

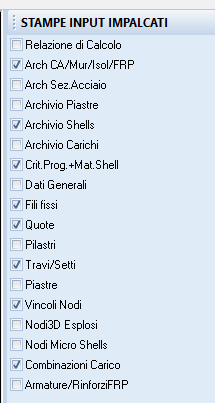

INPUT (impalcati)

(es. Stampa1.rtf)

INPUT (spaziale)

(es. Stampa1.rtf => Stampa1_spaziale.rtf)

OUTPUT CDS

(es. Stampa2.rtf)

VERIFICHE Xlam

(es. Stampa33.rtf)


Nella directory del progetto CDS dovranno quindi essere presenti questi 4 file:

Import del modello

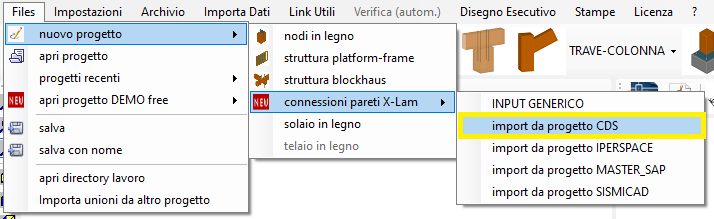

Stampati i tabulati passiamo all'import del modello e dei dati nel software Legno creando un nuovo progetto di connessioni pareti X-Lam con import da CDS:

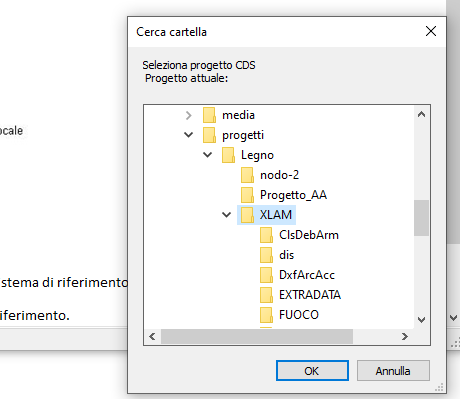

Verrà chiesto di indicare la directory del progetto CDS da cui importare i dati:

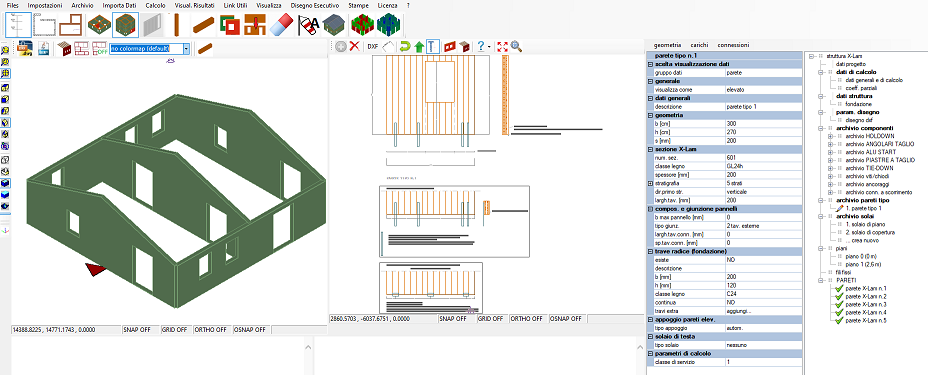

Al termine della procedura si avrà il modello delle parete X-Lam completo delle sollecitazioni di verifica:

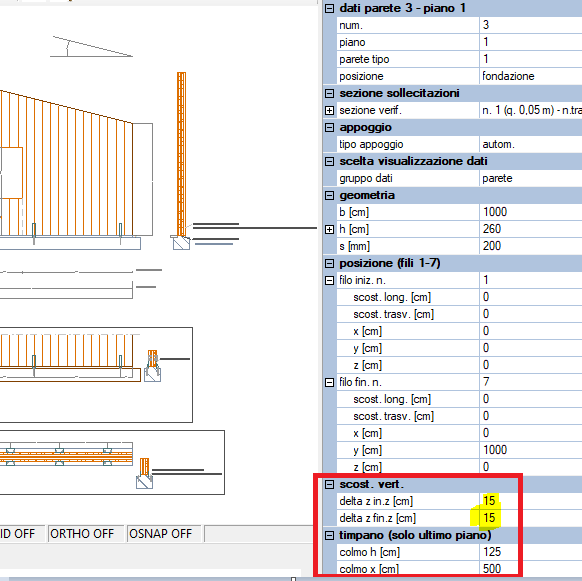

Nota: è possibile modificare la geometria di una parete assegnando gli scostamenti verticali superiori iniziale e finale e/o la posizione di eventuale colmo:

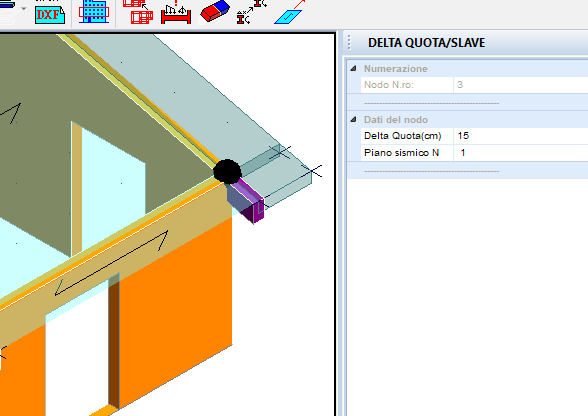

In CDS questi dati possono essere ricavati in "quote nodi":


NOTE SUL MODELLO:

  • è necessario avere almeno un’asta (trave o colonna) in legno al fine di avere nelle stampe di output (stampa2) il tabulato delle durate dei carichi per le combinazioni di calcolo (altrimenti non viene prodotte). Può essere anche inserita una trave fittizia su due appoggi (cerniere) e scarica.

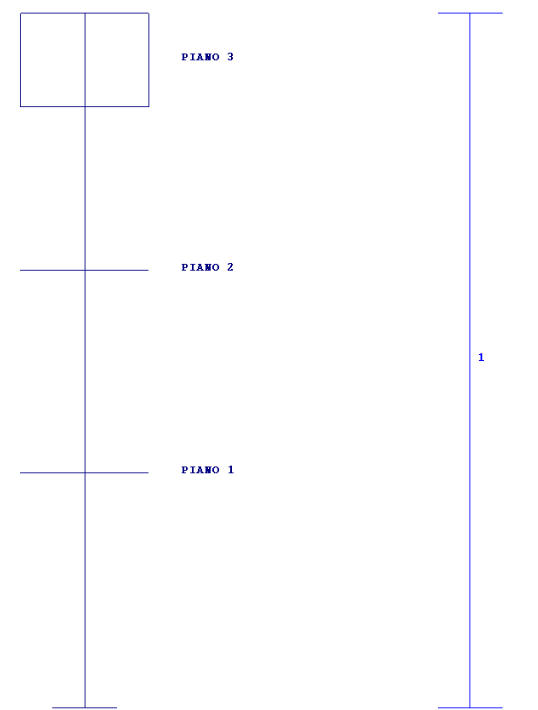

 -     in fase di esecutivi pareti XLAM definire 1 SOLO GRUPPO QUOTE per l'intera altezza della struttura

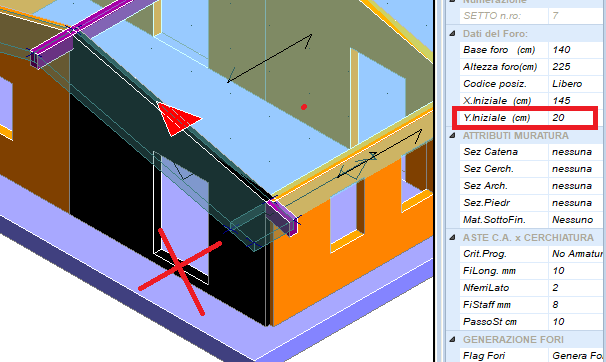

- aperture : nel caso di porte evitare l'assegnazione di sottofinestra

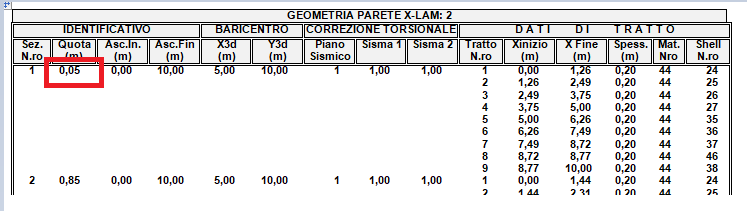

In CDS infatti la geometria e le sollecitazioni fanno riferimento alle varie sezioni orizzontali della parete:

di default vengono infatti letti i dati relativi alla sezione 1
