4. Sollecitazioni pareti

Nella modalità di input generico alle pareti vanno assegnate le sollecitazioni per la verifica delle connessioni:

- selezionata la parete => menu 'carichi' => 'numero combinaz.' per indicare il numero di combinazioni da considerare o 'aggiungi' per creare una nuova combinazione di sollecitazioni




Le sollecitazioni delle pareti sono riferite alle sezioni di verifica (vedi 3.4 tratti e sezioni di verifica).

Della sollecitazione vanno definiti:

- tipo di combinazione : fondamentale o sismica

- durata minima del carico da cui dipende il fattore di modifica kmod che definisce le resistenze di progetto

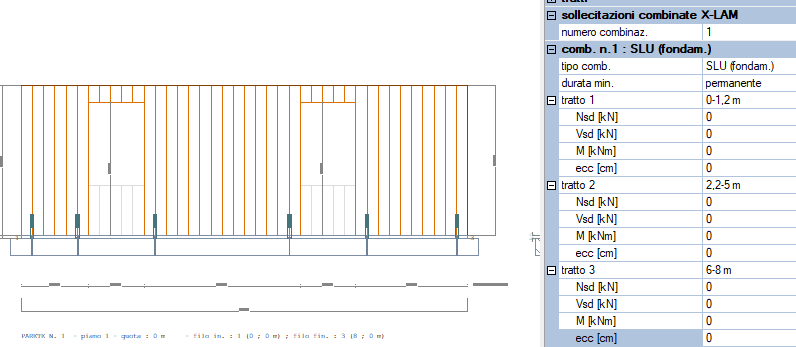

Per ogni tratto vanno indicati:

Nsd: sforzo normale

Vsd: taglio orizzontale nel piano della parete

M: momento ribaltante

ecc: eccentricità M/N


Note:

1. ai fini della progettazione delle connessioni le condizioni di massimo impegno per una parete X-Lam sono quelle di presso-flessione e taglio nel piano della parete, generate generalmente da condizioni di carico sismico.

Non è quindi necessario inserire le sollecitazioni per ogni combinazione di calcolo, risultando invece sufficiente assegnare quelle di inviluppo, anche se diverse per ogni parete.

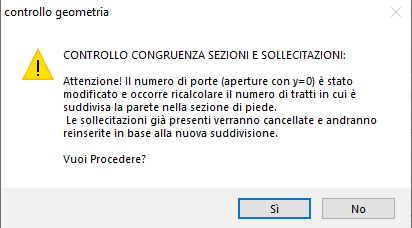

2. se dopo aver assegnato le sollecitazioni per i vari tratti viene modificata la parete in modo da variare il numero di sezioni/tratti (es. aggiungendo una porta o trasformando una finestra in porta) allora un messaggio comunicherà che andranno ridefinite le sollecitazioni
