3.4 Tratti e sezioni di verifica

La presenza e posizione di aperture definisce le sezioni di verifica delle connessioni principali di una parete (ribaltamento e scorrimento).

L'altezza della sezione di verifica è posta di default a 0.00 m e vengono così automaticamente creati i tratti in cui è suddivisa la parete (analoghi ai maschi murari)

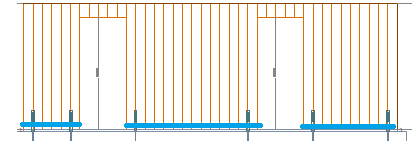

esempio 1:

l'apertura intercetta la sezione di verifica a quota 0.00 definendo 2 tratti per la parete

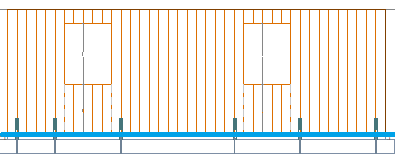

esempio 2:

le aperture non intercettano la sezione di verifica a quota 0.00 e rimane definito un singolo tratto unico


IMPORTANTE:

nel modello di calcolo da cui sono ricavate le sollecitazioni di verifica (software FEM) è fondamentale definire correttamente i sottofinestra, considerando non la rappresentazione geometrica ma il comportamento strutturale.

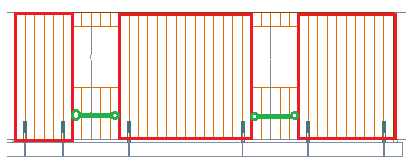

Se per la parete nell'esempio 2 i sottofinestra sono elementi riportati connessi alla parete (costituendo quindi delle cerniere) nel modello originario di calcolo FEM  è consigliabile eliminarle definendo le aperture come porte .

 In questo modo si avranno le sollecitazioni corrette per le sezioni al piede necessarie alla verifica a ribaltamento

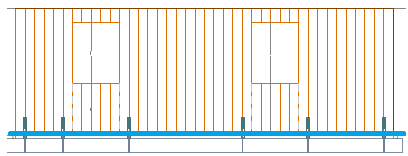

schema con una sezione di verifica al piede

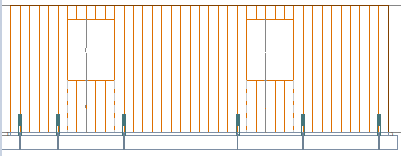

schema con 3 sezioni di verifica al piede

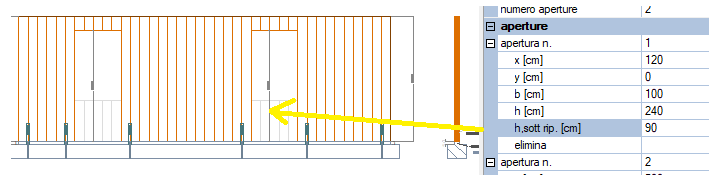

Per avere un disegno esecutivo che includa in questo caso i sottofinestra aggiunti è possibile indicarli nella definizione delle aperture:


Controllo geometria

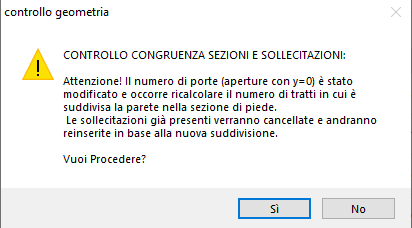

In fase di verifica potrebbe apparire il messaggio a lato:

indica che il numero di tratti è cambiato (per esempio creando una nuova porta) dopo aver assegnato le sollecitazioni e che queste vanno ridefinite (vedi 4. sollecitazioni pareti)
