3.1 geometria e caratteristiche parete
|
La geometria della parete è determinata in automatico: - lunghezza (b) in base alla posizione dei fili iniziale e finale (b) e agli scostamenti dai fili - altezza (h) in base all'altezza di interpiano e agli scostamenti verticali o sagomatura dell'estradosso - spessore (s) in base alle caratteristiche della sezione xlam definita nella parete tipo |
|
|
scostamenti longitudinali e trasversali consentono di posizionare in modo corretto rispetto al riferimento in pianta (filo fisso)
|
|
|
scostamenti verticali e linea di estradosso è possibile indicare un delta z iniziale e finale per avere un estradosso rettilineo inclinato
|
|
|
|
|
|
e sagomare l'estradosso a 2 falde
|
|
|
|
|

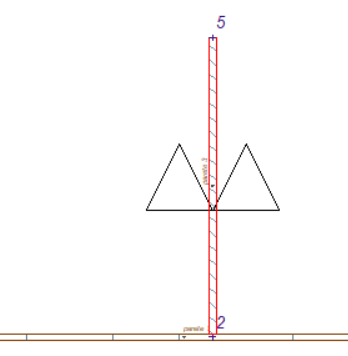

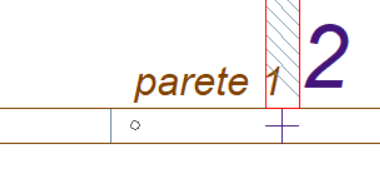

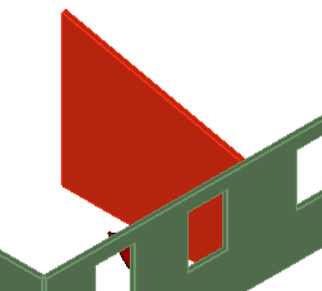

NOTA: l'orientamento della parete per individuare punto iniziale e finale è indicato da una doppia freccia, sia in pianta che in 3D:
