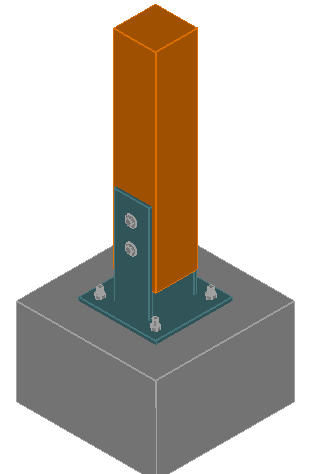

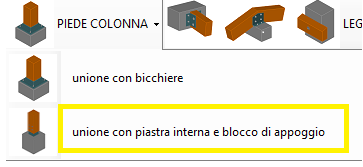

Esiste una configurazione preimpostata per questa connessione ma è possibile ottenerla anche dall'unione con piastra interna e blocco di appoggio modificando i parametri di definizione del blocco piastre:

Impostazione colonna

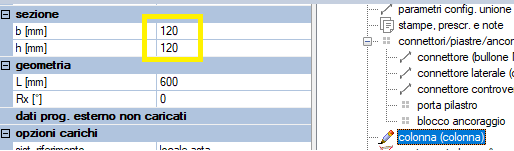

Impostare le dimensioni della colonna

Impostazione connettore

Oltre alle caratteristiche del connettore impostare il numero di file e il numero di connettori per fila:

Impostazione porta pilastro

Nella gestione porta pilastro vanno definiti tutti i parametri necessari per la configurazione voluta

piastra di attacco

- definire le dimensioni della piastra indicando: altezza, spessore e rientro rispetto alla dimensione della colonna

- indicare il numero di piastre (2) e la distanza tra loro:

perchè siano esterne distanza = h. colonna + spessore piastra di attacco = 120 + 8 mm = 128 mm (nell'esempio)

Indicando una distanza = -1 le piastre verranno automaticamente posizionate all'esterno:

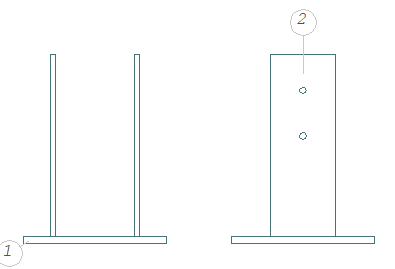

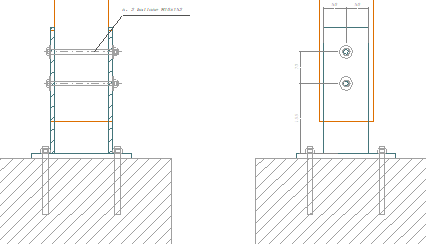

Verificare nel 2D la corretta impostazione dei parametri.

piastra di base

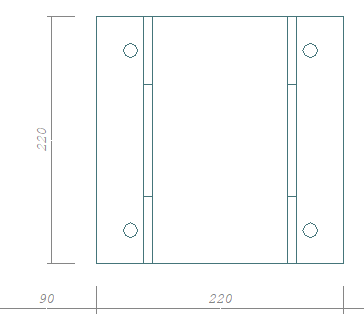

definire le dimensioni della piastra di base attraverso la sporgenza rispetto all'ingombro della colonna:

colonna 120x120 mm

sporgenza = 50 mm

b,piastra=h,piastra = 120 + 2 *50 = 220 mm

alette e nervature

se non sono presenti possono essere eliminate

piatto di appoggio

se non presente può essere eliminato annullando lo spessore

Tirafondi

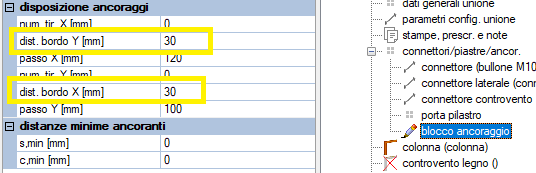

Tra i vari parametri impostare la distanza dei tirafondi dai bordi della piastra di base
