UNIONI LEGNO - ACCIAIO

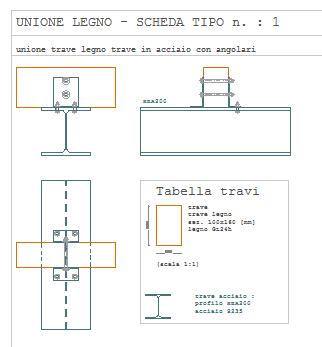

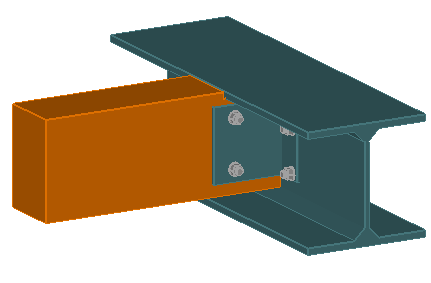

Unione trave – trave con angolari

La connessione avviene mediante angolari in acciaio e la configurazione consente di tener conto anche del contatto tra testa trave in legno e anima della trave in acciaio e dell’eventuale appoggio sull’aletta inferiore o superiore.

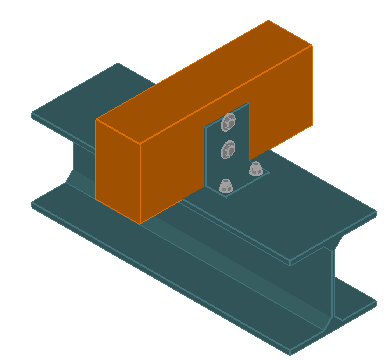

Configurazione con trave posta all’interno o all’estradosso del profilo in acciaio.


E’ possibile anche verificare la connessione con 1 solo angolare


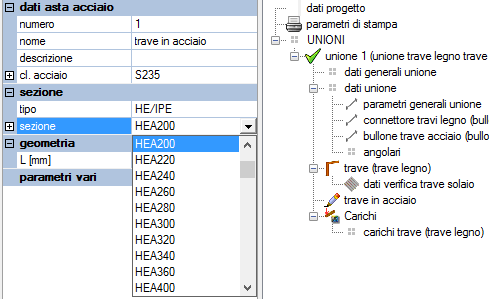

Per le parti in acciaio vengono eseguite tutte le verifiche:

  • rifollamento angolari
  • rifollamento anima trave acciaio
  • taglio sezioni nette e lorde angolari
  • “block tearing” angolari

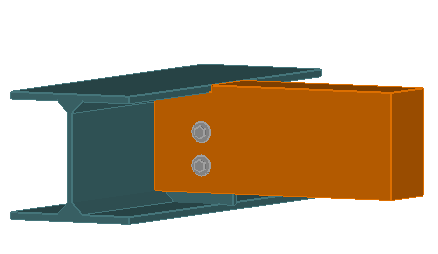

Unione trave – trave con piastra saldata o viti dirette

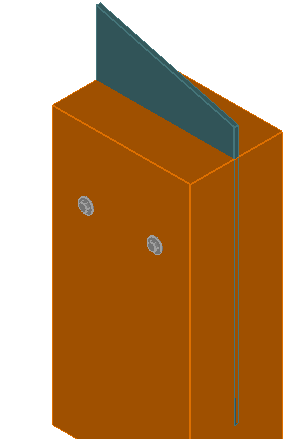

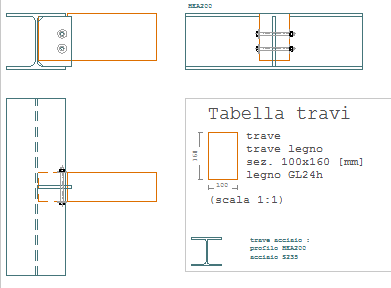

E’ possibile anche avere in alternativa connessione con piastre saldate in posizione esterna(doppia o singola) o interna:

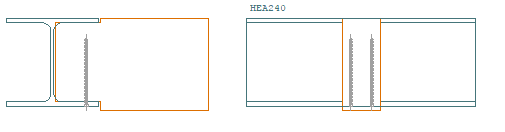

O collegamento con viti dirette



Unioni trave legno - colonna in acciaio con attacco laterale

Su profili HE/IPE, UPN, Tubolare




Vengono eseguite anche le verifiche aggiuntive sul profilo in corrispondenza dell'attacco della piastra saldata, considerando la presenza eventuale di elementi di rinforzo (piastre interne, nervature esterne...)


Unioni trave legno su colonna in acciaio

Anche in questo caso la connessione può aversi con:

- angolari bullonati

- piastra saldata (interna o esterna/e)

- viti diretta





Altre tipologie possono essere ottenute con l'unione base con piastra interna che prevede anche la verifica della saldatura

(esempio piastra saldata a colonna in acciaio):
