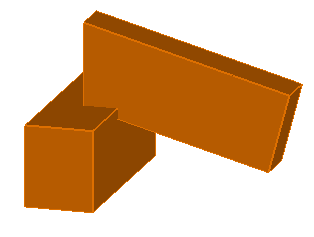

Unione con sagomatura e connettore

Una delle soluzioni più semplici e diffuse per gli appoggi di travi secondarie.

Oltre al connettore (vite/i) è possibile avere una sagomatura con dente sia anteriore che posteriore per le azioni assiali.

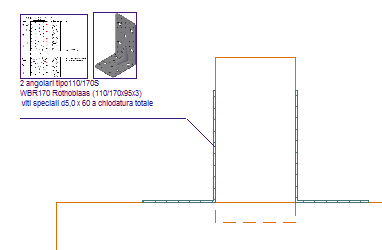

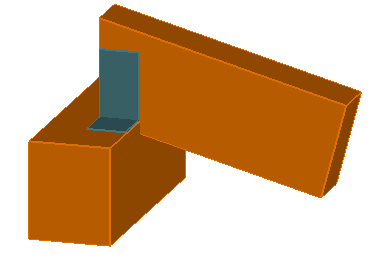

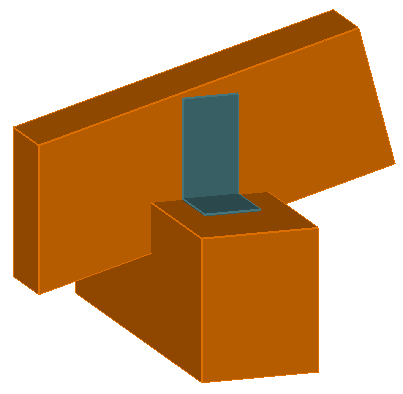

Unione con sagomatura e angolari

Simile alla soluzione precedente ma con l’uso di angolari laterali invece del connettore diretto.

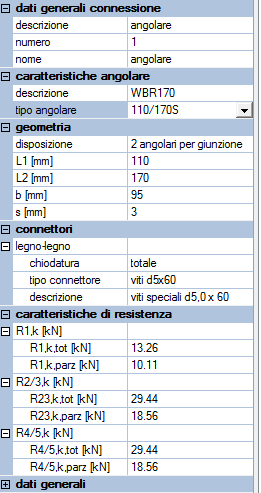

E’ possibile in questo caso utilizzare angolari standard presenti in commercio

Viene effettuata anche la verifica dell’intaglio e per le travi molto caricate è possibile inserire i necessari connettori per soddisfare questa verifica.

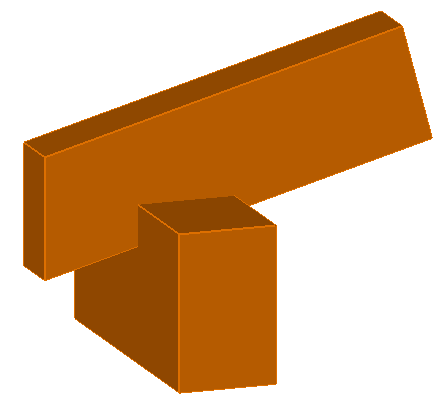

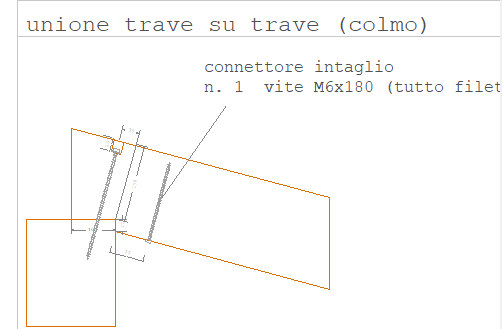

Trave su trave con connettore o angolare

Anche questa rappresenta una soluzione classica per connettere travi secondarie poggiate su travi portanti, tipica configurazione di connessione al colmo di tettoie o coperture.

In alternativa al connettore è possibile utilizzare angolari standard.

Unione trave su trave di continuità (a momento)
