Verifiche di resistenza agli appoggi
|

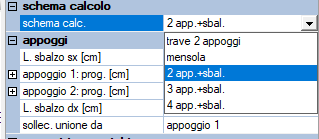

schema calcolo è possibile scegliere lo schema di calcolo del solaio in base al quale sarà possibile definire poi le campate e gli appoggi. nel caso di mensola o trave 2 appoggi la geometria è definita dalla lunghezza della trave
e non è presente la sezione di gestione appoggi |
|
|

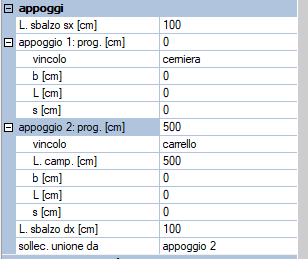

appoggi vengono definiti gli appoggi, le campate e gli sbalzi - L. sbalzo dx o sx : lunghezza dello sbalzo a destra o sinistra - vincolo : definisce il vincolo di appoggio come cerniera o carrello - b : larghezza dell'appoggio (0 = intera larghezza dell'elemento) - L : lunghezza dell'appoggio. Se > 0 viene effettuata la verifica di compressione agli appoggi - s : spessore dell'appoggio, ha solo funzione di rappresentazione grafica
|
NOTA: per avere la verifica degli appoggi di una trave su 2 appoggi scegliere lo schema "2 app + sbalzi" ponendo = 0 le lunghezze degli sbalzi |
|
- sollec. unione da : nel caso di verifica di trave o solaio ha il significato di indicare a quale appoggio faranno riferimento le sollecitazioni riportate nella sezione sollecitazioni al nodo |
|
|
|
|
|
|
|
|
Se presenti (L > 0) verrà effettuata la verifica di resistenza agli appoggi della trave |
|

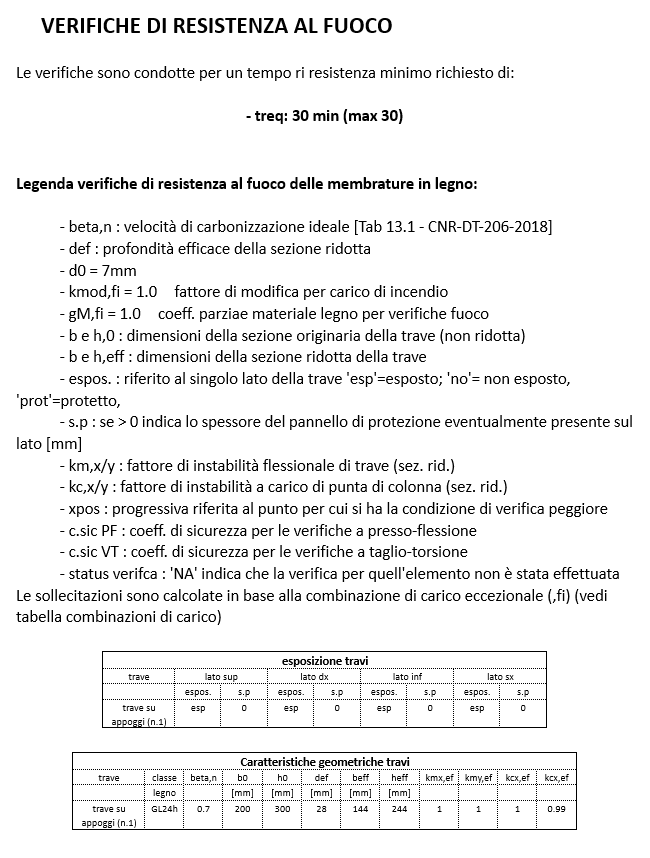

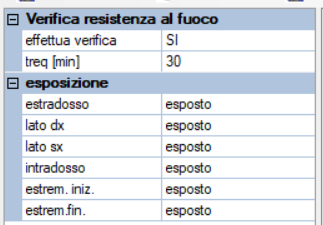

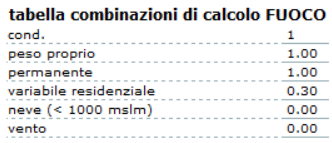

Esempio di tabulato di calcolo
