Parametri sismici
|
|
|
I parametri sismici vengono ricavati dalle mappe sismiche come previsto dalle NTC, indicando le coordinate (longitudine, latitudine).

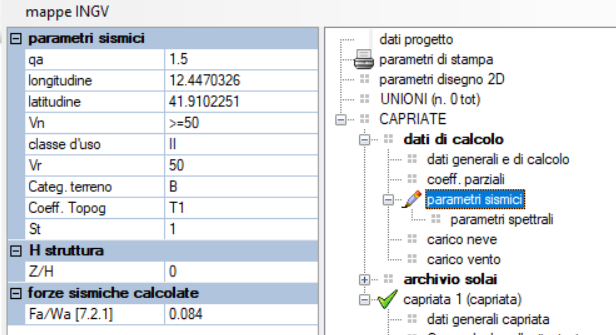

E' possibile ottenere automaticamente le coordinate tramite l'applicazione MappeSismiche basata su googlemap e accessibile dal menu 'mappe INGV' posto superiormente alla maschera dati:
|
qa |
fattore di comportamento da adottare nel calcolo della capriata |
|
longitudine, latitudine |
coordinate del sito nelle mappe sismiche |
|
Vn |
vita nominale della struttura |
|
classe d'uso |
classe d'uso della struttura |
|
Vr |
vita di riferimento della struttura |
|
Categ. terreno |
categoria del terreno per la determinazione dello spettro di progetto |
|
Coeff. Topog. |
categoria topografica |
|
St |
coeff. topografico |

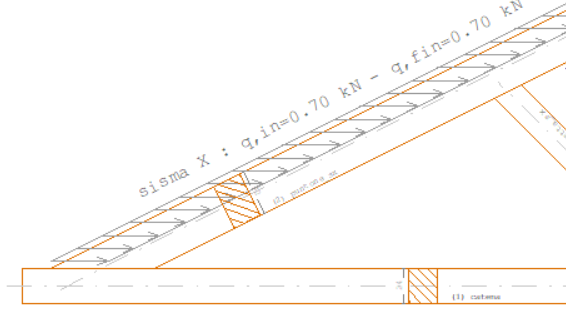

Calcolo azione sismica
Viene effettuata secondo quanto previsto ai paragrafi 7.2.1 e 7.8.1.5.2, utilizzando per la capriata calcolata come isolata la formulazione prevista per gli elementi non strutturali
|
|
[7.8.1.5.2] |
|
Fa/Wa : |
rapporto forza sismica complessiva agente sulla capriata e massa sismica. = forza sismica per unità di massa che verrà applicata come carico distribuito sugli elementi |
|
|
Z/H : |
rapporto tra altezza a cui è posta la massa sismica relativa alla capriata e l'altezza della struttura, misurate dalle fondazioni, utilizzato nel determinare la pseudo accelerazione sismica come da 7.8.1.5.2 valore consigliato : 1 |
|

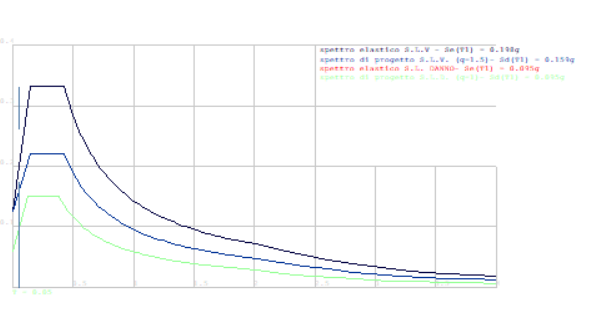

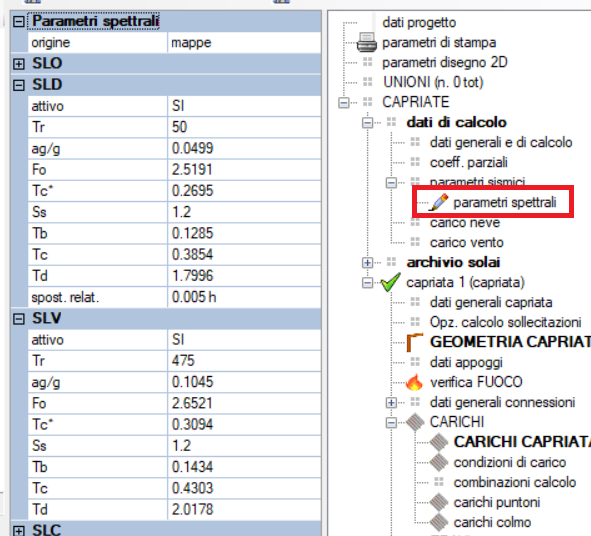

Parametri spettrali
|
Oltre a visualizzare/modificare i parametri spettrali è possibile scegliere l'origine dati da mappe sismiche o indagini RSL
|
|
