Sezione e materiale |
|
|
|

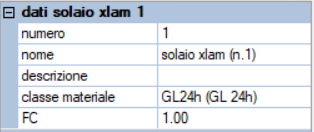

Nella prima sezione dati vengono indicati : - nome e descrizione del solaio - classe del materiale equivalente - FC : fattore di confidenza (calcolato in automatico in base al livello di conoscenza LC impostato nei dati del progetto) |
|
|
|
dati X-Lam viene qui definita la stratigrafia indicando: - spessore : è calcolato in automatico in base alla stratigrafia. Modificando questo valore verrà automaticamente ricalcolata la stratigrafia in base al numero di strati assegnato (default = 5) - stratigrafia : numero di strati (modificando questo dato verranno ricalcolati in automatico gli spessori in base allo spessore) - sp.1,2,3... : spessore del singolo strato (viene automaticamente ricalcolato lo spessore complessivo) |
|
|
|
- dir strati ext : indica la direzione degli strati esterni relativamente alla direzione degli appoggi |
|
|
|
strati esterni ortogonali |
strati esterni paralleli |
Nota: la condizione di strato esterni ortogonali è fortemente sconsigliata per un solaio in xlam in semplice appoggio su 2 lati |
|
-largh.tav : larghezza della tavola |
|
|
|
- ksys : coefficiente di sistema, calcolato in automatico in funzione del numero di lamelle attive ksys = MIN(1.10; 1+0.025*n), con n = numero di lamelle attive per solaio 5 strati con strati esterni parallelo => n = 3 => ksys = 1.075 Utilizzato per il calcolo delle caratteristiche di resistenza a flessione del Xlam in base alle caratteristiche del lamellare equivalente: fm,d,XLAM = fm,d,GL * ksys |
||
|
sezione e geometria - b,pannello : larghezza del pannello (non ha effetti sulla verifica perchè i carichi sono forniti a m2) - h : altezza-spessore del pannello (calcolato in automatico) - L : lunghezza complessiva del pannello (calcolata in automatico in base alle campate definite nella sezione geometria e carichi) |
|
|
|

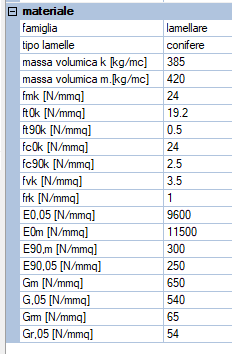

materiale caratteristiche del materiale in base alla classe assegnata |
|
|
|
|
|
