Passando con il mouse sopra le icone si avrà la descrizione di ogni singola funzione:

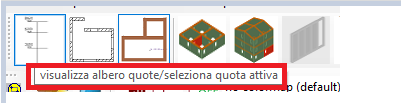

visualizza albero quote/seleziona quota attiva

Viene visualizzato l'albero delle quote/piani


La selezione del piano attivo  può essere fatta direttamente dal menu ad albero:

import struttura da piante dxf

Attiva la gestione dell'import della struttura da piante dxf

(solo moduli platform-frame e blockhaus)

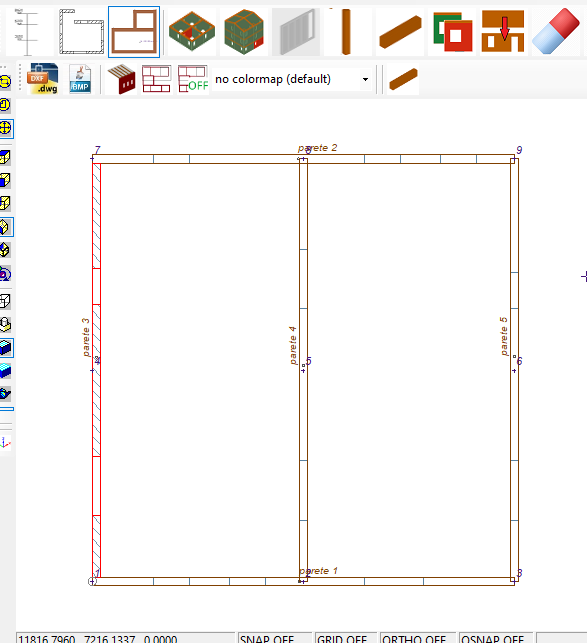

vista in pianta

Viene visualizzata la rappresentazione 2D in pianta del piano attivo

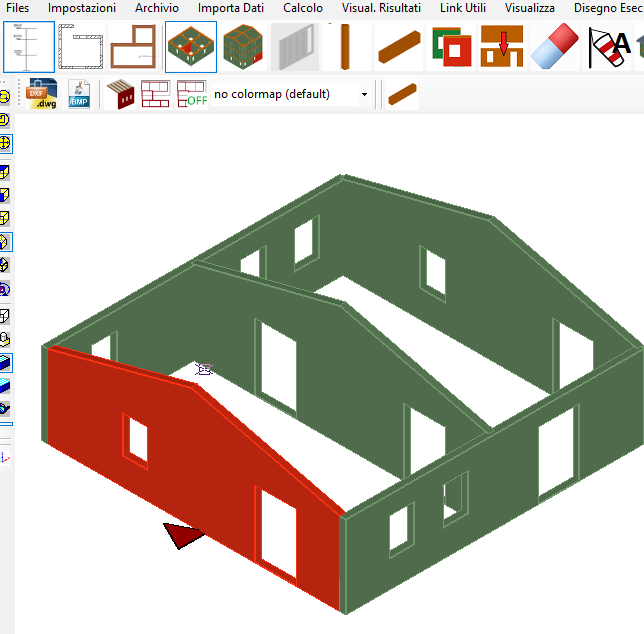

visualizzazione 3D del piano attuale

Viene visualizzata la rappresentazione 3D del piano attivo

vedi intera struttura 3D

Viene attivata la visualizzazione 3D dell'intera struttura (tutti i piani)

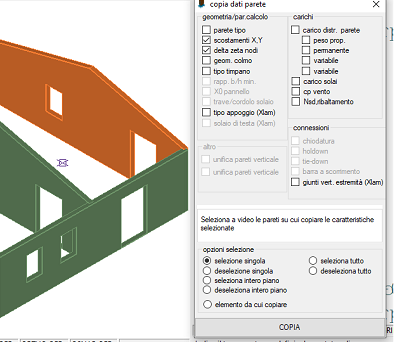

copia caratteristiche parete

Consente di copiare le caratteristiche di una parete su altri elementi:

Procedura:

1. spuntare le caratteristiche da copiare

2. selezionare la parete da cui copiare

3. selezionare le pareti su cui copiare

4. COPIA

5. chiudere la maschera di "copia dati"

unifica pareti in verticale

Questa funzione consente di unificare più pareti disposte sulla stessa verticale in un unico macro-elemento.

Può essere necessario quando il modello di calcolo FEM prevede impalcati (solai) sfalsati a quote diverse o assenza di solai in alcune zone.

In questo caso infatti le pareti "interrotte" ad una quota ma prive di solaio intermedio vanno verificate come un unico elemento, progettando le connessioni al piede e alla testa dove è realmente presente una solaio o la fondazione.

elimina elementi

Consente di cancellare dal modello gli elementi selezionati

visualizza risultati verifiche

Se la struttura è stata calcolata consente di visualizzare le colormap dei risultati delle verifiche.

Sulle funzionalità vedi VISUALIZZAZIONE RISULTATI

colormap sollecitazioni

Attiva la rappresentazione a video delle colormap delle sollecitazioni delle pareti.

Sulle funzionalità vedi VISUALIZZAZIONE RISULTATI
