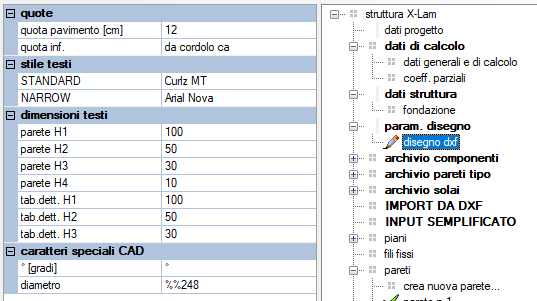

parametri di disegno dxf

Sono qui presenti i parametri relativi alla rappresentazione 2D della parete

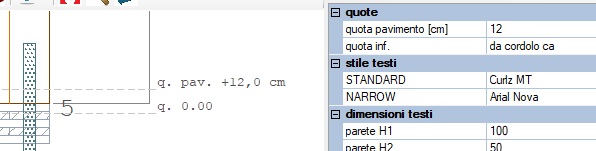

- quota pavimento: se presente il disegno riporterà la quota pavimento

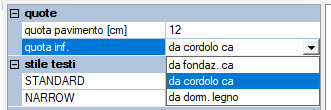

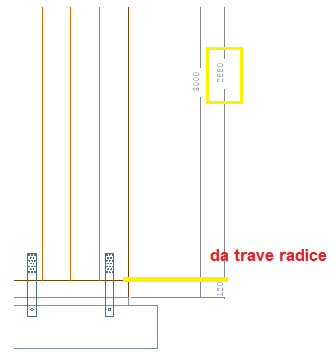

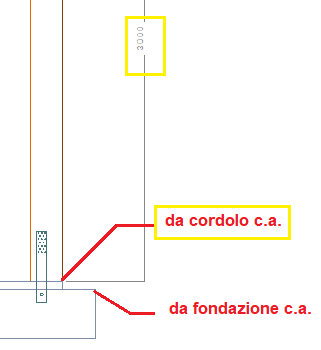

- quota inferiore: offre diverse opzioni per la quotatura delle altezze delle pareti e aperture, facendo riferimento alla quota di spiccato fondazione (priva dell'eventuale cordoletto), all'estradosso di eventuale cordoletto o al dormiente/trave radice in legno




dimensione testi

Possono essere modificate le dimensioni dei testi:

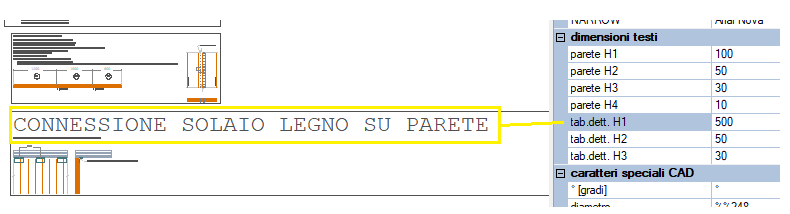

Per individuare a quale stile fanno riferimento determinati testi basta aumentare le dimensioni di 10 volte (o altro fattore):

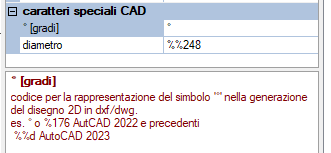

caratteri speciali CAD
