Modifica geometria pareti

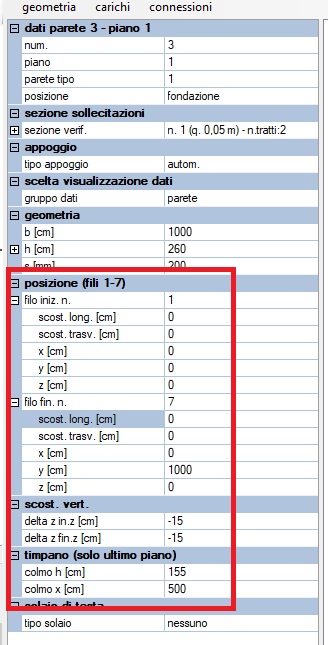

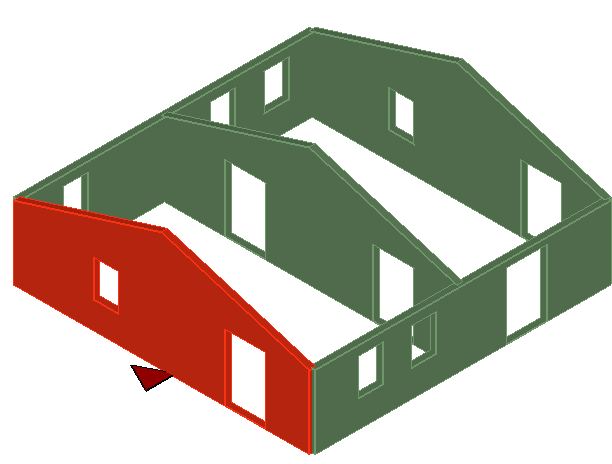

Dopo aver importato il modello 3D dal progetto esterno è possibile modificare la geometria delle pareti selezionando a video una parete e gestendo i parametri presenti nella sezione dati "geometria"
|
|
|
Altezza e profilo superiore della parete
|

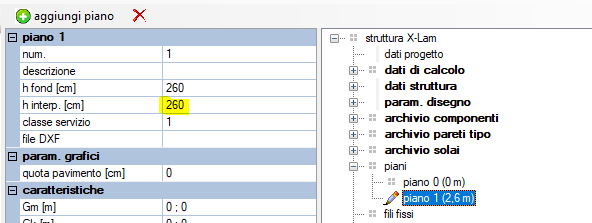

In particolare l'altezza di riferimento di base è quella del piano (modificabile nella gestione dati del piano). A questa vengono sommati gli scostamenti verticali del punto iniziale e finale:

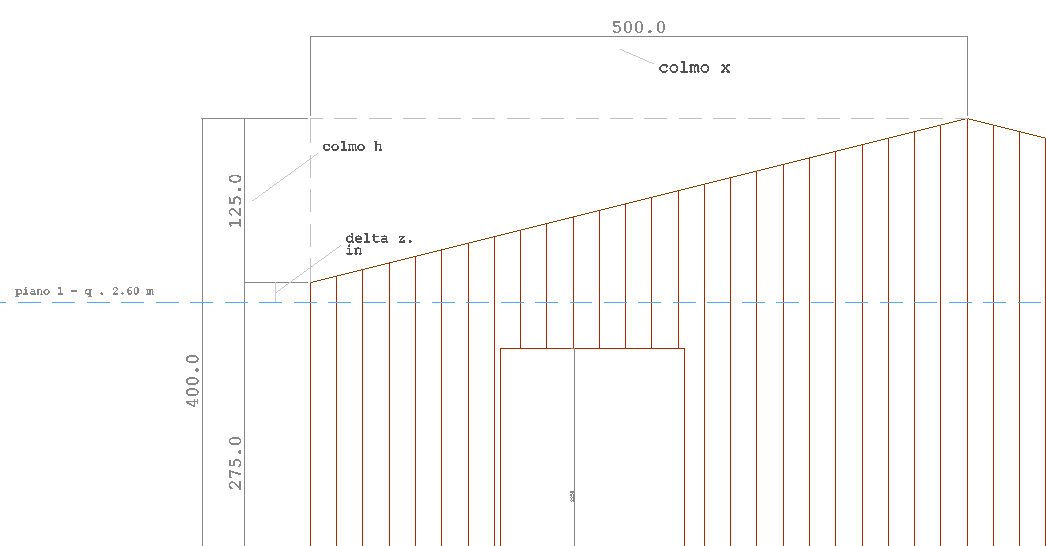

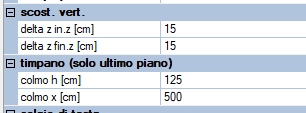

mentre posizione e altezza del colmo consentono di definire eventuale doppia falda (l'altezza del colmo si aggiunge alla quota del punto iniziale della parete). Nel caso di parete a singola falda la pendenza è definita dalla differenza tra i delta z iniziale e finale |
|
Scostamenti in pianta
|

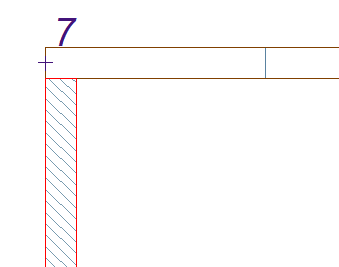

Gli scostamenti trasversale e longitudinale, iniziale e finale consentono di modificare la posizione della parete rispetto al filo/nodo di riferimento, in modo da determinare una lunghezza della parete più precisa rispetto al modello 3D FEM da cui sono importati i dati:
|
|
